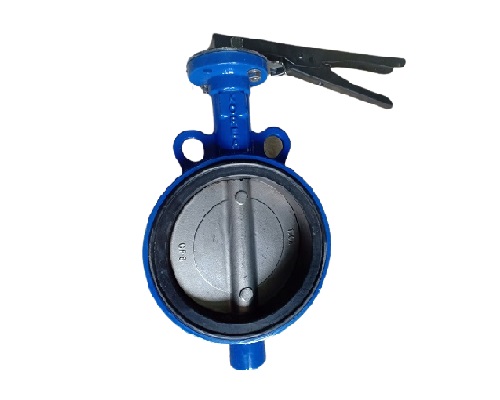

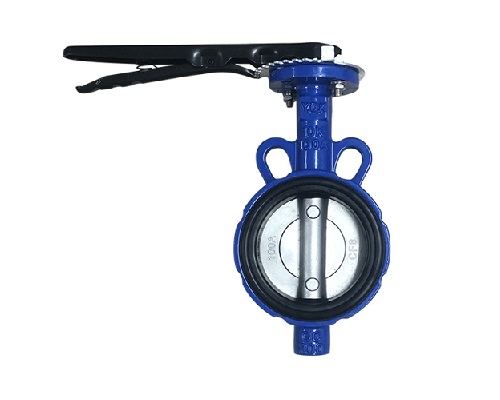

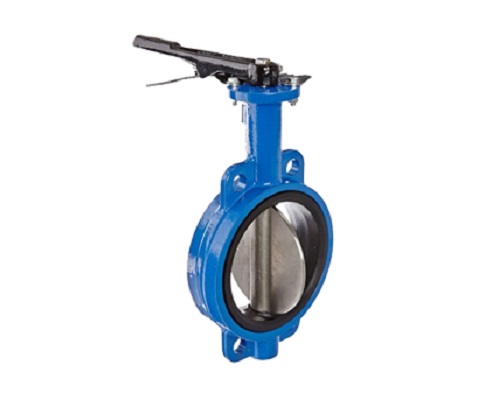

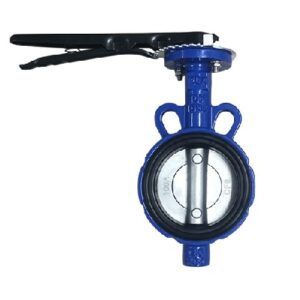

VAN BƯỚM TAY GẠT NỐI WAFER THÂN + CÁNH GANG

Van bướm tay gạt nối Wafer thân + cánh gang là dòng van công nghiệp phổ biến, được sử dụng rộng rãi trong các hệ thống đường ống dẫn nước, PCCC, HVAC và nhiều ngành công nghiệp khác. Với thiết kế nhỏ gọn, kết nối kiểu Wafer linh hoạt cùng vật liệu thân van và cánh van bằng gang, sản phẩm mang lại hiệu quả vận hành ổn định, độ bền cao và chi phí đầu tư hợp lý.

Van sử dụng cơ cấu tay gạt giúp đóng/mở nhanh chóng, dễ thao tác, phù hợp cho các hệ thống cần kiểm soát dòng chảy thường xuyên nhưng không yêu cầu tự động hóa phức tạp.

Thông số kỹ thuật

• Vật liệu thân van: Gang
• Vật liệu cánh van: Gang
• Kiểu vận hành: Tay gạt
• Kiểu kết nối: Wafer
• Tiêu chuẩn mặt bích: JIS, BS, ANSI, DIN
• Áp suất làm việc: PN10 – PN16
• Nhiệt độ làm việc: -10°C đến 120°C
• Kích thước: DN20 – DN300

Cấu tạo chi tiết của van bướm tay gạt nối Wafer thân + cánh gang

Van được thiết kế tối ưu, đảm bảo khả năng làm việc bền bỉ, gồm các bộ phận chính sau:

Thân van bằng gang

Chế tạo từ gang cầu hoặc gang xám chất lượng cao

Khả năng chịu lực, chịu áp suất tốt

Bề mặt được sơn epoxy chống ăn mòn

Thiết kế mỏng, gọn, tiết kiệm không gian lắp đặt

Cánh van (đĩa van) bằng gang

Gia công chính xác, cân bằng tốt

Bề mặt cánh được phủ epoxy hoặc mạ chống ăn mòn

Điều tiết dòng chảy hiệu quả, đóng/mở linh hoạt

Trục van

Thường làm từ thép không gỉ hoặc thép mạ

Kết nối trực tiếp giữa tay gạt và cánh van

Đảm bảo truyền lực ổn định, ít mài mòn

Gioăng làm kín

Thường sử dụng cao su EPDM, NBR hoặc PTFE

Tăng độ kín khít giữa van và đường ống

Chống rò rỉ lưu chất hiệu quả

Tay gạt điều khiển

Thiết kế chắc chắn, dễ thao tác

Có nhiều nấc cố định góc mở

Giúp đóng/mở nhanh, kiểm soát lưu lượng linh hoạt

Kết nối Wafer

Lắp kẹp giữa hai mặt bích đường ống

Phù hợp tiêu chuẩn JIS, BS, ANSI, DIN

Dễ lắp đặt, tháo rời và bảo trì

Nguyên lý hoạt động của van bướm tay gạt nối Wafer thân + cánh gang

Van bướm tay gạt nối Wafer thân + cánh gang hoạt động dựa trên chuyển động xoay của cánh van quanh trục cố định nằm ở tâm van. Cánh van được liên kết trực tiếp với tay gạt thông qua trục truyền động, giúp việc đóng/mở diễn ra nhanh chóng và chính xác.

Khi tay gạt được xoay song song với đường ống, trục van quay làm cánh van mở hoàn toàn theo phương dòng chảy. Ở trạng thái này, lưu chất đi qua van gần như không bị cản trở, tổn thất áp suất thấp, đảm bảo lưu lượng tối đa cho hệ thống.

Khi tay gạt xoay vuông góc với đường ống, cánh van quay một góc 90° và nằm chắn ngang tiết diện ống, từ đó đóng van hoàn toàn và ngăn không cho lưu chất tiếp tục lưu thông.

Ngoài hai trạng thái đóng và mở hoàn toàn, tay gạt còn cho phép điều chỉnh nhiều góc mở trung gian. Việc thay đổi góc xoay của cánh van giúp người vận hành kiểm soát lưu lượng dòng chảy theo nhu cầu sử dụng thực tế.

Nhờ cơ chế xoay đơn giản này, van bướm tay gạt nối Wafer không chỉ đóng/mở nhanh, dễ vận hành mà còn điều tiết dòng chảy hiệu quả, phù hợp cho các hệ thống cần kiểm soát lưu lượng linh hoạt với chi phí đầu tư hợp lý.

Ứng dụng thực tế của van bướm tay gạt nối Wafer thân + cánh gang

Van bướm tay gạt nối Wafer thân + cánh gang là một loại van công nghiệp được sử dụng phổ biến trong nhiều ngành nghề và lĩnh vực khác nhau nhờ vào tính năng thiết kế đơn giản, hiệu quả trong việc điều tiết dòng chảy, và khả năng chịu được các điều kiện làm việc khắc nghiệt. Dưới đây là một số ứng dụng thực tế nổi bật của sản phẩm này:

Hệ thống cấp thoát nước dân dụng và công nghiệp

Van bướm tay gạt nối Wafer thân + cánh gang đóng vai trò quan trọng trong việc kiểm soát lưu lượng nước trong các hệ thống cấp thoát nước. Tại các khu vực dân dụng, công nghiệp, hay các hệ thống xử lý nước thải, sản phẩm này giúp điều chỉnh và đảm bảo dòng nước đi qua các đường ống một cách dễ dàng và chính xác.

Hệ thống phòng cháy chữa cháy (PCCC)

Trong các hệ thống PCCC, van bướm tay gạt nối Wafer thân + cánh gang giúp ngắt hoặc điều chỉnh dòng nước cứu hỏa. Sản phẩm này có khả năng hoạt động hiệu quả ngay cả trong môi trường khắc nghiệt, đáp ứng nhanh chóng khi có sự cố cháy nổ, góp phần bảo vệ tính mạng và tài sản.

Hệ thống HVAC và điều hòa không khí

Van bướm tay gạt cũng được ứng dụng trong các hệ thống HVAC (Heating, Ventilation, and Air Conditioning). Chúng giúp điều chỉnh lưu lượng khí trong các tòa nhà cao tầng, hệ thống điều hòa không khí, đảm bảo môi trường trong nhà luôn được thông thoáng và điều chỉnh nhiệt độ phù hợp.

Nhà máy xử lý nước, trạm bơm

Trong các nhà máy xử lý nước sạch và nước thải, cũng như các trạm bơm, van bướm tay gạt nối Wafer thân + cánh gang đóng vai trò quan trọng trong việc điều tiết dòng chảy của nước trong quá trình xử lý và bơm nước. Chúng giúp kiểm soát áp suất và lưu lượng dòng nước để duy trì hiệu quả và độ bền của hệ thống.

Khu công nghiệp, nhà xưởng, công trình xây dựng

Van bướm tay gạt nối Wafer thân + cánh gang được sử dụng rộng rãi trong các khu công nghiệp, nhà xưởng và công trình xây dựng. Tại đây, sản phẩm này giúp kiểm soát lưu lượng chất lỏng hoặc khí trong các hệ thống đường ống, đảm bảo các quy trình sản xuất diễn ra liên tục, an toàn và hiệu quả.

Nhờ vào thiết kế chắc chắn và khả năng làm việc trong nhiều điều kiện khác nhau, van bướm tay gạt nối Wafer thân + cánh gang là sự lựa chọn lý tưởng cho các ứng dụng công nghiệp, dân dụng, và các hệ thống kỹ thuật phức tạp.

Van bướm tay gạt nối Wafer thân + cánh gang là giải pháp kinh tế, hiệu quả cho các hệ thống cần đóng/mở và điều tiết dòng chảy linh hoạt. Với thiết kế gọn nhẹ, độ bền cao và giá thành hợp lý, sản phẩm luôn là lựa chọn ưu tiên trong nhiều công trình hiện nay.
