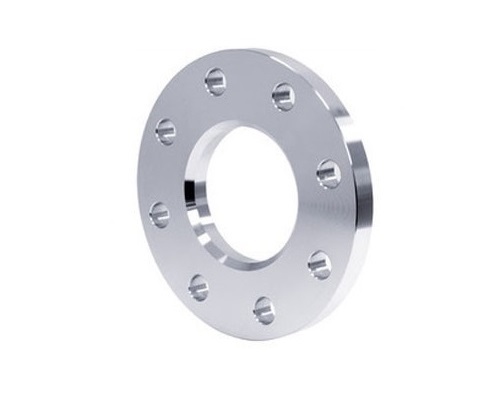

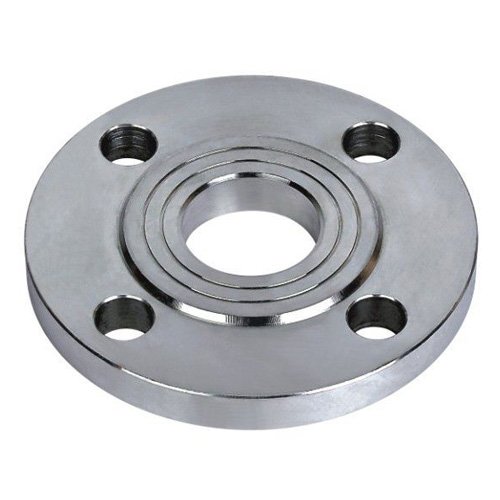

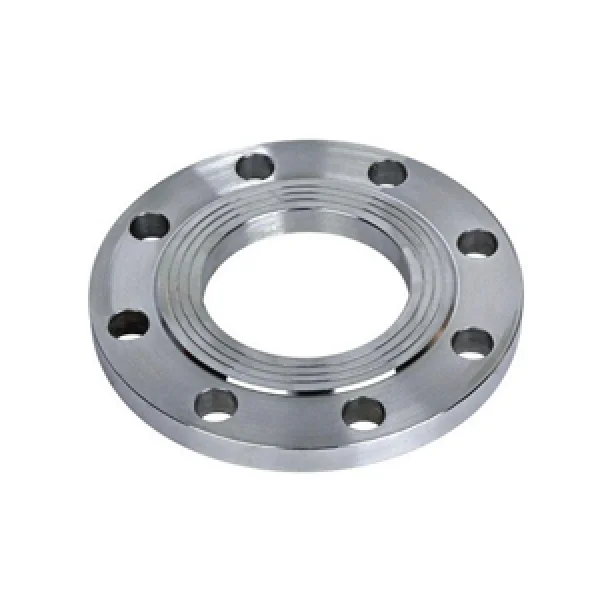

BÍCH RỖNG CÔNG NGHIỆP JIS10K INOX304

Mặt bích JIS 10K là loại mặt bích được sản xuất theo tiêu chuẩn công nghiệp Nhật Bản (JIS – Japanese Industrial Standards), với mức áp suất danh định là 10K, tương đương áp lực làm việc khoảng 10 kg/cm² hay 10 bar. Đây là mức áp suất trung bình, phù hợp với nhiều hệ thống đường ống trong công nghiệp và dân dụng.

Loại mặt bích này được sử dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước thải và hóa chất, nơi yêu cầu sự kín khít tốt, dễ tháo lắp, bảo trì hiệu quả. Với thiết kế đơn giản, độ bền cao và khả năng chịu áp lực ổn định, bích rỗng công nghiệp JIS10K INOX304 là lựa chọn phổ biến trong các công trình cần kết nối ống chắc chắn và an toàn.

Cấu tạo của mặt bích JIS 10K inox

Mặt bích JIS 10K inox là một loại mặt bích được sản xuất theo tiêu chuẩn JIS B2220 với cấu tạo cơ bản như sau:

• Thân bích: Thường có dạng hình tròn, có thể là dạng tấm phẳng, có gờ hoặc không gờ, tùy thuộc vào loại mặt bích cụ thể.
• Lỗ bu lông: Các lỗ được khoét xung quanh thân bích để bắt bu lông, giúp kết nối mặt bích với các thiết bị hoặc đường ống khác.
• Lỗ bích (bore): Đây phần không gian trống ở giữa mặt bích rỗng, nơi mà ống inox công nghiệp hoặc các phụ kiện inox công nghiệp khác sẽ được kết nối. Còn mặt bích mù thì sẽ đặc không có lỗ bore.

Thông số kỹ thuật về mặt bích JIS 10K

Dưới đây là chi tiết thông số kỹ thuật về tiêu chuẩn mặt bích:

• Chất liệu: Inox 304, inox 316
• Tiêu chuẩn áp dụng: JIS 10K
• Kích thước có sẵn: DN15 – DN300
• Chủng loại: Mặt bích mù, mặt bích rỗng,….
• Áp lực chịu đựng: 10 bar
• Xuất xứ: Trung Quốc

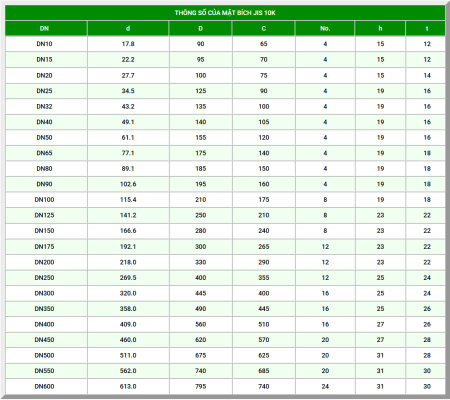

Bảng tra kích thước mặt bích JIS 10K inox

Để tiện hơn trong việc tra thông số kích thước mặt bích hay tìm kích thước mặt bích phù hợp, chúng tôi có bảng dưới đây giúp bạn dễ dàng tìm kiếm hơn.

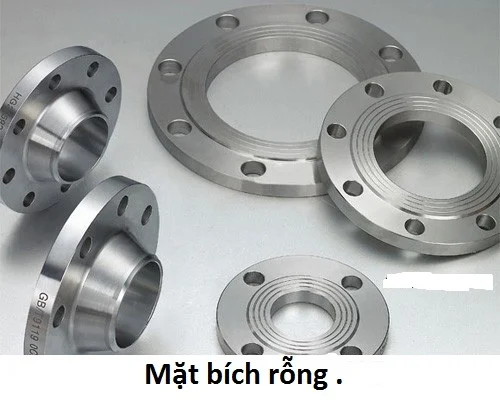

Ưu điểm khi sử dụng mặt bích rỗng công nghiệp JIS10K INOX304 trong hệ thống

Mặt bích JIS 10K mang lại nhiều lợi ích thiết thực trong hệ thống đường ống inox công nghiệp nhờ những đặc điểm vượt trội sau:

Khả năng chịu áp ổn định cho nhiều tuyến ống tiêu chuẩn

Mặt bích JIS 10K inox được thiết kế cho dải áp làm việc khoảng 10 bar (tùy theo kích thước và độ dày thực tế), phù hợp với đa số hệ thống nước, khí nén và hơi bão hòa áp thấp đến trung bình. Nhờ độ dày và cấu trúc lỗ bulong theo chuẩn JIS, mặt bích đảm bảo liên kết chắc chắn, hạn chế biến dạng méo mặt bích khi siết bulong, từ đó giúp mối nối làm việc ổn định lâu dài.

Chống ăn mòn tốt nhờ vật liệu inox 304 hoặc inox 316

Với vật liệu inox 304 hoặc inox 316, mặt bích JIS 10K có khả năng kháng gỉ và chống ăn mòn tốt hơn hẳn thép carbon mạ kẽm trong môi trường ẩm, có muối hoặc có hóa chất nhẹ. Lớp bề mặt inox sạch, ít bám cặn, hạn chế han gỉ quanh mép bích và lỗ bulong, qua đó giảm nguy cơ rò rỉ tại vị trí gioăng làm kín. Đối với tuyến ống phải làm việc lâu năm ngoài trời hoặc gần khu vực có hơi muối, inox 316 còn giúp tuổi thọ mặt bích tăng lên rõ rệt.

Dễ dàng tiêu chuẩn hóa, thay thế và mở rộng hệ thống

Chuẩn JIS 10K được dùng rất rộng rãi tại Việt Nam nên việc tìm đúng mặt bích, gioăng, bulong và các thiết bị đi kèm như van, tê, co, reducer mặt bích rất thuận tiện. Khi cần thay thế hoặc nâng cấp thiết bị trên tuyến ống, kỹ sư chỉ cần giữ đúng chuẩn JIS 10K là có thể lắp khớp với phụ kiện mới mà không phải khoan lại lỗ hoặc chế thêm mặt bích chuyển đổi, giúp tiết kiệm thời gian và chi phí thi công.

Dễ lắp đặt và bảo trì

Nhờ kết cấu bulong – đai ốc đơn giản, việc tháo lắp, kiểm tra và thay thế được thực hiện nhanh chóng. Dễ kết hợp với ống inox, các loại van bi mặt bích inox, van bướm inox, van cổng inox,… linh hoạt theo từng yêu cầu hệ thống.

Tối ưu chi phí

So với các chuẩn áp lực cao hơn, mặt bích JIS 10K inox có độ dày và khối lượng vừa phải, nên chi phí vật tư và gia công hợp lý trong khi vẫn đảm bảo an toàn cho đa số hệ thống áp suất thấp đến trung bình. Nhờ bề mặt chống gỉ và ít xuống cấp, tần suất bảo dưỡng, thay gioăng hoặc thay mặt bích cũng giảm bớt, góp phần tối ưu chi phí vận hành trong suốt vòng đời hệ thống đường ống.

Ứng dụng khi sử dụng mặt bích rỗng công nghiệp JIS10K INOX304 trong các ngành công nghiệp

Nhờ khả năng chịu áp ổn định và vật liệu inox chống ăn mòn tốt, mặt bích JIS 10K inox được sử dụng rất rộng rãi trong nhiều hệ thống đường ống khác nhau. Dưới đây là các nhóm ứng dụng tiêu biểu mà kỹ sư và đơn vị thi công thường lựa chọn chuẩn JIS 10K để thiết kế và lắp đặt.

Hệ thống cấp thoát nước công nghiệp và dân dụng

Mặt bích JIS 10K inox thường dùng trên các tuyến ống cấp nước sạch, nước kỹ thuật, đường ống hồi nước hoặc thoát nước trong nhà máy, khu công nghiệp và tòa nhà. Việc dùng mặt bích inox giúp mối nối ít bị rỉ sét, hạn chế rò rỉ tại vị trí mặt bích và giữ được độ kín lâu dài ở các vị trí lắp van, tê, co hoặc bộ lọc.

Đường ống hơi bão hòa áp thấp đến trung bình

Trong nhiều hệ thống sử dụng hơi bão hòa áp suất không quá cao, mặt bích JIS 10K inox được lựa chọn cho các vị trí lắp van chặn, van một chiều, bẫy hơi hoặc điểm xả đáy. Cấu trúc mặt bích đủ dày kết hợp với gioăng phù hợp giúp liên kết an toàn, chịu được chu kỳ nhiệt thay đổi và áp lực đóng mở lặp lại trong thời gian dài.

Hệ thống khí nén và khí công nghiệp

Trên các tuyến ống khí nén hoặc khí công nghiệp, chuẩn JIS 10K giúp việc bố trí các cụm van, bộ lọc, bộ tách nước và điểm đấu nối thiết bị trở nên đơn giản và chuẩn hóa.
Việc dùng cùng một chuẩn mặt bích cho nhiều thiết bị giúp giảm công đoạn gia công và dễ dàng thay thế thiết bị khi cần bảo trì hoặc nâng cấp công suất.

Đường ống hóa chất nhẹ và dung dịch ăn mòn vừa phải

Với vật liệu inox 304 hoặc inox 316, mặt bích JIS 10K phù hợp cho các tuyến ống vận chuyển dung dịch muối, dung dịch tẩy rửa, một số loại hóa chất nhẹ hoặc môi trường có pH không quá khắc nghiệt. Khả năng chống ăn mòn của inox giúp giảm nguy cơ rò rỉ tại vùng mép bích, nhất là ở các điểm lắp đặt ngoài trời hoặc khu vực có độ ẩm cao.

Kết nối van và thiết bị trên tuyến ống

Mặt bích JIS 10K inox thường dùng để kết nối với nhiều thiết bị như van bi mặt bích inox, van bướm inox, van cổng inox, đồng hồ đo lưu lượng, bộ lọc hoặc các đoạn ống chuyển tiếp. Việc toàn bộ hệ thống cùng sử dụng chuẩn JIS 10K giúp kỹ sư dễ dàng bố trí layout đường ống, thuận tiện cho thi công lắp đặt cũng như cho công tác bảo trì, tháo lắp kiểm tra định kỳ.
